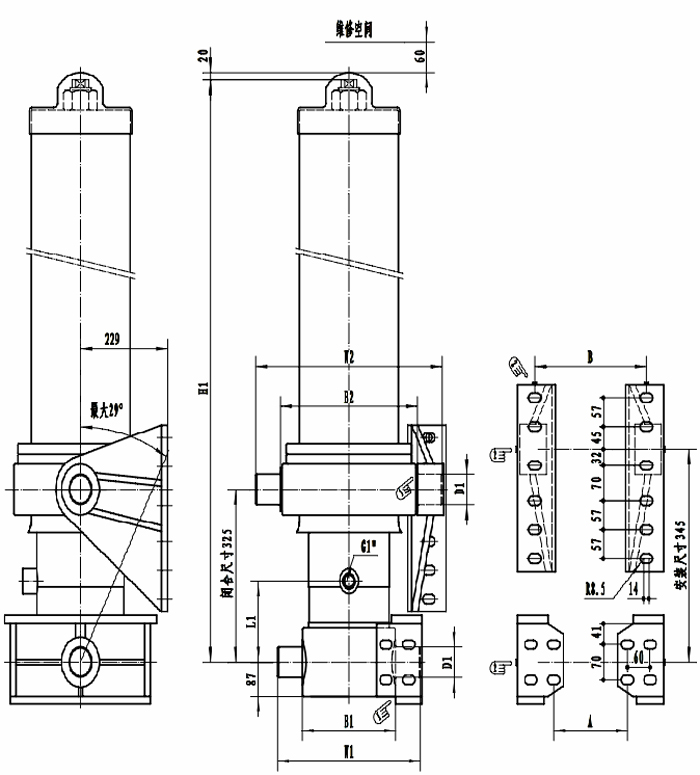

外缸吊耳

A

備注

B1/W1

265/405

215

D1有 60/65mm兩種；

L1 有160/190mm兩種；

H1為液壓缸封閉尺寸，對(duì)照上表具體型號(hào)。

所有安裝螺栓及自鎖螺母的規(guī)格為M16。

墊圈規(guī)格為φ17×30mm。

支座與液壓缸之間的最大間隙為2mm。

鎖緊支座螺栓后，焊接定位板。

245/375

195

245/385

195

280/420

230

270/410

220

外罩吊耳

B

B2/W2

340/470

400

360/490

420
